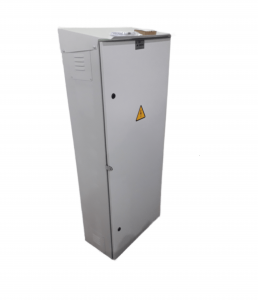

Ящик проміжних затискачів, ЯЗВ-30, ЯЗВ-60, ЯЗВ-90, ЯЗВ-120, ЯЗВ-150
Ящик проміжних затискачів ЯЗВ призначені для з’єднання вторинних ланцюгів ВРП 35 – 750 кВ, ємністю 30, 60, 90, 120, 150 затискачів призначені для застосування в системах автоматизації технологічних процесів у якості пристроїв, на які встановлюються електричні, пневматичні та гідравлічні прилади, а також апаратура контролю, управління, регулювання живлення.
ОСНОВНІ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
| Номінальна робоча напруга, кВ | 220/380 |
| Номінальна частота, Гц | 50 |
| Номінальний струм, А | 25/40 |
| Вид системи заземлення | TN-C (S) |
| Ступінь захисту, IP | 31/54/65/68 |
| Кліматичне виконання | У, У1, У2, У3, УХЛ1, УХЛ2, УХЛ, УХЛ4, ХЛ1,ХЛ2 |
| Маса, кг, не більше за | 35-65 |
| Робоче положення | вертикальное, ±50 |
СТРУКТУРА УМОВНОГО ПОЗНАЧЕННЯ
| ЯЗВ | ХХХ | ХХ | ХХ |
| 1 | 2 | 3 | 4 |
- Ящик проміжних затискачів;
- Кількість затискачів, 30, 60, 90, 120, 150 шт. ;
- Ступінь захисту, IP;
- Кліматичне виконанняУХЛ1, УХЛ2, УХЛ3, УХЛ4, У, ХЛ.

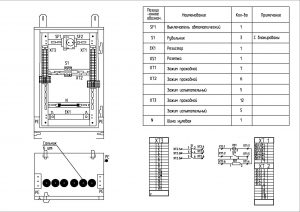

Схема ЯЗВ-30:

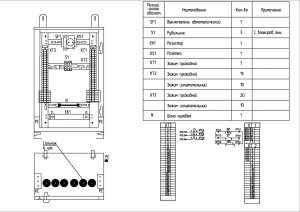

Схема ЯЗВ-60:

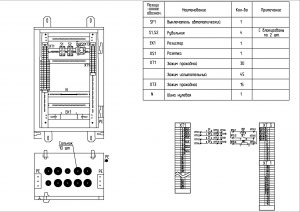

Схема ЯЗВ-90:

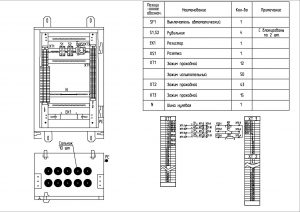

Схема ЯЗВ-120:

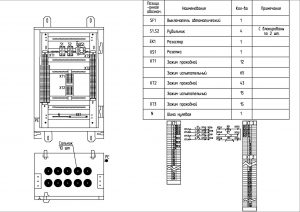

Схема ЯЗВ-150:
