Шафа (Щит) низької напруги ШНН (ШРНН, ЩРНН)

Шафи низької напруги ШНН (ШРНН) призначені для розподілу та обліку електроенергії в електромережах низької напруги (до 1000 В). Вони використовуються у промислових, комерційних та житлових будівлях, а також в інших об’єктах енергетики.

ШРНН-0,4кВ мають наступні особливості конструкції:

Вони забезпечують високу надійність та безпеку у роботі зза рахунок застосування сучасних автоматичних вимикачів и роз’єднувачів;
Шафи ШНН можуть бути оснащені додатковими модулями и пристроями для управління та моніторингу електромережі, наприклад, модулями захисту від перенапруги та дистанційного управління;
Конструкція ШРНН-0,4кВ дозволяє оптимально використовувати приміщення трансформаторній підстанції, економлячи місце за рахунок невеликих габаритів у порівнянні з іншим обладнанням такої ж функціональності.

Технічні характеристики ШНН (ШРНН)

Найменування параметру	Значення параметру
Номінальна напруга, кВ	0,23; 0,4
Частота, Гц	50
Номінальний струм, А	630; 800; 1000; 1250; 1600; 2000; 2500; 4000
Допустимий тривало витримуваний струм, А	860; 1480; 2110; 2700; 4000
Струм електродинамічної стійкості, кА	16; 31,5; 50; 63; 80
Струм Термічної стійкості (3 с), кА	16,3; 12,5; 20; 25; 31,5
Номінальна напруга ізоляції, В	660
Місце встановлення	внутри помещения
Вид конструкції	Щитовое
Ступінь захисту оболонок:
з фасадної та бокових сторін, даху	IP20
з інших сторін	IP00

Структура умовного позначенння ШРНН (ШНН)

ШРНН (ШНН)	-ХХ	-ХХ	-ХХ	-ХХ	-УЗ
1	2	3	4	5	6

Шафа розподільча низької напруги 0,4 кВ;
Виконання:
- Ліва;
- Права;
Кількість вихідних ліній;
Номінальний струм вхідного пристрою, А;
Номінальний струм секційного вимикача навантаження, А;
Кліматичне виконання.

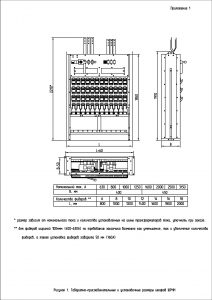

Зовнішній вигляд та габарити ШРНН 0,4 кВ:

Схеми шаф ШРНН 0,4 кВ:
