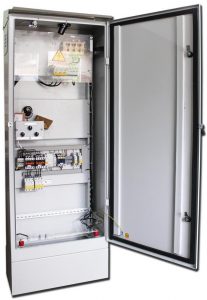

Шафи управління освітленням типу ШУО

Шафи управління освітленням типу ШУО призначені для автоматичного, ручного, місцевого або віддаленого (з диспетчерського пункту) керування освітлювальними мережами та установками виробничих будівель, споруд, територій об’єктів з будь-якими джерелами світла напругою 380 В змінного струму частотою 50 Гц, а також для обліку та розподілу електроенергії, захисту ліній від перевантажень і коротких замикань, а також нечастих оперативних включень і виключень (не більше 6 на годину) електричних ланок. Шафи призначені для встановлення на відкритому повітрі або в приміщенні з одностороннім обслуговуванням. Номінальний режим роботи — тривалий.

ОСНОВНІ ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Номінальна напруга: 380 В.
Частота: 50 Гц.
Номінальний струм до: 250 А.
Ступінь захисту шаф за ГОСТ 14254-96: IP54, IP31.
Група умов експлуатації в частині впливу механічних факторів М2 за ГОСТ 17516.1-90.

Шафи призначені для роботи в наступних умовах:

за впливу кліматичних факторів зовнішнього середовища в макрокліматичних районах з помірним кліматом (виконання У) категорія розміщення 3.1, 3, тобто на відкритому повітрі, під навісом, в закритому приміщенні з природною або штучною вентиляцією, а також в приміщенні з підвищеною вологістю;
за корозійною стійкістю: в атмосфері промислових об’єктів, шафи зі ступенем захисту IP54 кліматичного виконання У3.1;
висота над рівнем моря не більше 2000 м, при висоті більше 1000 м номінальний робочий струм шафи повинен бути знижений на 10 %. Робоче положення шафи в просторі: вертикальне з допустимим відхиленням в будь-яку сторону на 5°. Вимоги безпеки відповідають: ГОСТ 12.2.007.0-75 та ГОСТ 22789-94, а також вимогам «ПУЕ», «Правил технічної експлуатації електроустановок споживача», затвердженим Міненерго. Вимоги пожежної безпеки відповідають ГОСТ 12.1.004-85. За запитанням замовника можлива установка гаражного замка замість стандартних замків металоконструкції та знімного козирка, що захищає від дощу.

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

ШУО	XXХ-	ХХХ-	ХХ-	ХХ
1	2	3	4	5

Шафа управління зовнішнім освітленням:
Номінальний струм шафи: 63 — 63А, 100 — 100А, 160 — 160А, 250 — 250А;
Режим управління:
- 21 — таймер (добові години);
- 23 — фотореле;
- 24 — комбіноване (таймер + фотореле).

3. Ступінь захисту оболонки за ГОСТ 14254-96: 31 – IP31, 54 — IP54;

4. Кліматичне виконання і категорія розміщення за ГОСТ 15150-69 та ГОСТ 15543.1-89 — У1, У3.1.

Функціональні особливості шаф управління зовнішнім освітленням:

Шафи можуть працювати в таких режимах: місцеве, віддалене, ручне та автоматичне управління. Вибір режимів управління здійснюється за допомогою відповідних органів управління.
У шафах передбачено окреме управління нічним освітленням (3 однофазні лінії) та додатковим вечірнім освітленням (3 однофазні лінії, в щитах до 100А та 6 однофазних ліній — в щитах до 250А включно).
Передбачено включення внутрішньої підсвічування шафи лампою накалювання 40Вт, яка також використовується для обігріву лічильника в холодний період року

ГАРАБИТНІ РОЗМІРИ:

Тип ящика	Ном.Струм А	Кіл-сть ліній	Тип коммут. апарату	Габариты, мм			Маса, кг не більше
Тип ящика	Ном.Струм А	Кіл-сть ліній	Тип коммут. апарату	H	L	B	Маса, кг не більше
ШУО-63-ХХХ	63	6 Х ППН-33	CEM — 63A	1400	600	300	100
ШУО-100-ХХХ	100	6 Х ППН-33	CEM — 63A	1400	600	300	120
ШУО-160-ХХХ	160	9 Х ППН-33	CEM — 185A	1400	600	300	130
ШУО-250-ХХХ	250	9 Х ППН-33	CEM — 265A	1600	600	300	140

Для оформлення замовлення вам слід заповнити опитувальний лист або вказати повне умовне позначення шаф ШУО.
