Комплектні трансформаторні підстанції кіоскового типу КТПКМ 25 … 400
Комплектні трансформаторні підстанції призначені для прийому, перетворення та розподілу електроенергії трифазного струму з частотою 50 і 60 Гц, при напрузі 6 (10) кВ. Вони використовуються як тупикові підстанції з можливістю підключення через кабельні або повітряні введення, з глухозаземленою нейтраллю на стороні нижчої напруги трансформатора.
Такі КТП призначені для експлуатації в електромережах, що обслуговують сільськогосподарські об’єкти та інші установки відповідної потужності, які мають подібні вимоги до електропостачання.
Комплектні трансформаторні підстанції також забезпечують надійний захист електрообладнання завдяки вбудованим системам автоматики та захисту. Вони можуть бути адаптовані під різні умови експлуатації, включаючи місцевості з екстремальними кліматичними умовами. Крім того, КТП цього типу відрізняються компактністю та простотою монтажу, що робить їх зручними для швидкого розгортання в місцях з обмеженим простором. Вони можуть використовуватися як для постійного, так і для тимчасового енергозабезпечення об’єктів, що потребують стабільної подачі електроенергії.
Умовні позначення КТП:
КТПК * -М-Х / Х / 0,4-У1
КТПК * — Комплектна трансформаторна підстанція зовнішньої установки мачтовая кіоскова
М — К-кіоскового типу
Х1 — Номінальна потужність силового трансформатора, кВА
Х2 — Номінальна напруга ВН, кВ
0,4 — Номінальна напруга трансформатора на стороні НН, кВ
У1 — Кліматичного виконання і категорії розміщення за ДСТУ 15150-69
* Можливо будь-яке підключення (повітряне, кабельне).
Щоглові трансформаторні підстанції кіоскового типу КТПКМ 25 … 400 відповідають ТУ У 31.2-31251352-003: 2007
Основні технічні параметри КТПМ-К
| Тип підстанції | Потужність трансформатора, кВА | УВН | РУНН | ||
|---|---|---|---|---|---|
| Номінальна напруга, кВ | Номінальний струм запобіжників, А | Кількість і струм плавкої вставки або розчіпувача автомата ліній, що відходять, nx A | Коефіцієнт трансформації трансформатора струму | ||
| КТПКМ-25/6 / 0,4-У1 | 25 | 6 | 8 | 3×31,5 | 50/5 |
| КТПКМ-25/10 / 0,4-У1 | 25 | 10 | 5 | 3×31,5 | 50/5 |
| КТПКМ-40/6 / 0,4-У1 | 40 | 6 | 10 | 2×31,5 1×40 | 75/5 |
| КТПКМ-40/10 / 0,4-У1 | 40 | 10 | 8 | 2×31,5 1×40 | 75/5 |
| КТПКМ-63/6 / 0,4-У1 | 63 | 6 | 16 | 2×40 1×63 | 100/5 |
| КТПКМ-63/10 / 0,4-У1 | 63 | 10 | 10 | 2×40 1×63 | 100/5 |
| КТПКМ-100/6 / 0,4-У1 | 100 | 6 | 20 | 2×63 1×100 | 150/5 |
| КТПКМ-100/10 / 0,4-У1 | 100 | 10 | 16 | 2×63 1×100 | 150/5 |
| КТПКМ-160/6 / 0,4-У1 | 160 | 6 | 40 | 3×100 | 300/5 |
| КТПКМ-160/10 / 0,4-У1 | 160 | 10 | 20 | 3×100 | 300/5 |
| КТПКМ-250/6 / 0,4-У1 | 250 | 6 | 50 | 2×100 1×200 | 400/5 |
| КТПКМ-250/10 / 0,4-У1 | 250 | 10 | 31,5 | 2×100 1×200 | 400/5 |
| КТПКМ-400/6 / 0,4-У1 | 400 | 6 | 68 | 1×100 1×250 1×400 | 600/5 |
| КТПКМ-400/10 / 0,4-У1 | 400 | 10 | 50 | 1×100 1×250 1×400 | 600/5 |

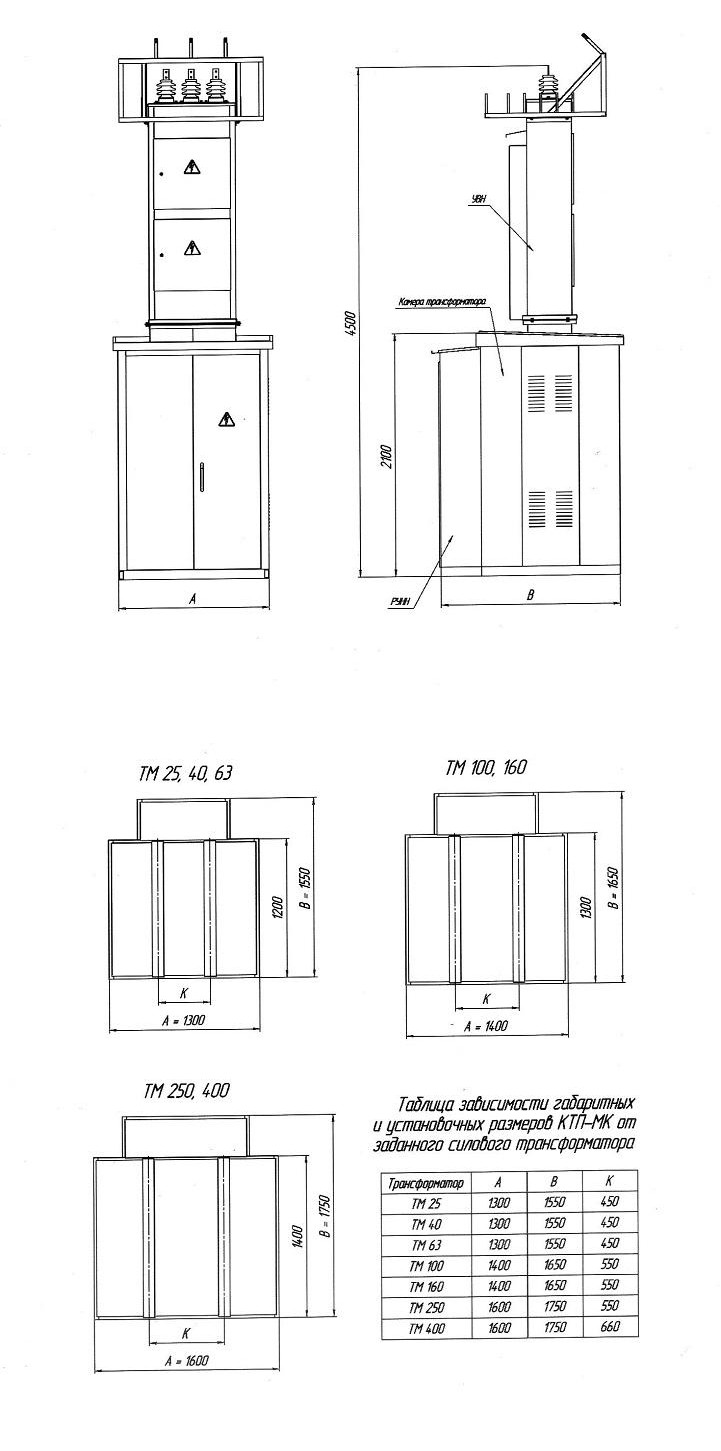

Габаритні та установочні розміри КТП-МК
