Комплектний розподільний пристрій КРП-10 ЕП
Комплектні розподільчі пристрої КРП-10ЕП для внутрішнього використання з вакуумними вимикачами призначені для прийому та розподілу електроенергії трифазного змінного струму з частотою 50 Гц і номінальною напругою 6-10 кВ у системах з ізольованою або частково заземленою нейтраллю.
КРП-10ЕП застосовуються у розподільчих пристроях для власних потреб електростанцій усіх типів, на електричних підстанціях, в електроустановках підприємств різних галузей промисловості, а також на залізницях і в метрополітені.
Комплектація КРП-10ЕП включає вакуумні вимикачі типу BB/TEL, а також можливе оснащення вакуумними вимикачами VD4 (виробництва ABB).
Пристрої також комплектуються обмежувачами перенапруг. Усі високовольтні комірки виготовляються з урахуванням норм і правил влаштування електроустановок, а після виготовлення проходять перевірку відділом технічного контролю.
Технічні умови узгоджені з Міністерством палива та енергетики України, і КРП-10ЕП повністю відповідають цим ТУ.
Основні технічні параметри комплектного розподільного пристрою КРП-10ЕП
| Найменування параметру | Значення параметру |
|---|---|
| Номінальна вища напруга, кВ | 6; 10 |
| Найбільша робоча напруга, кВ | 7,2; 12 |
| Номінальний струм головних ланцюгів, А | 630; 1000; 1250; 1600; 2000 |
| Номінальний струм збірних шин, А | 630; 1000; 1250; 1600; 2000 |
| Номінальний струм відключення вимикача, кА | 20, 25, 31,5 |
| Рівень ізоляції за ДСТУ 1516.1-76 | нормальний |
| вид ізоляції | повітряна |
| Наявність ізоляції струмоведучих шин | з неізольованими шинами |
| Наявність в осередках висувних елементів | з викочування елементом |
| 1 Тип висувного елемента | — на візку — на касеті |
| Вид лінійних високовольтних приєднань | кабельні, шіние |
| умови обслуговування | з двостороннім обслуговуванням |
| Ступінь захисту за ДСТУ | 14264-96 1Р 20 |
Примітка:
* КРП-10ЕП зі збірними шинами на ток 1000 А при частоті 50 ГЦ і на ток 800 А при частоті 60 Гц виконуються тільки на ток електродинамічної стійкості 51 кА;
** Залежно від комутаційного модуля параметри струму можуть уточнюватися;
*** Для КРП-10ЕП з трансформаторами струму на номінальні струми менш 600 А термічна і електродинамічну стійкість визначається стійкістю трансформатора струму.

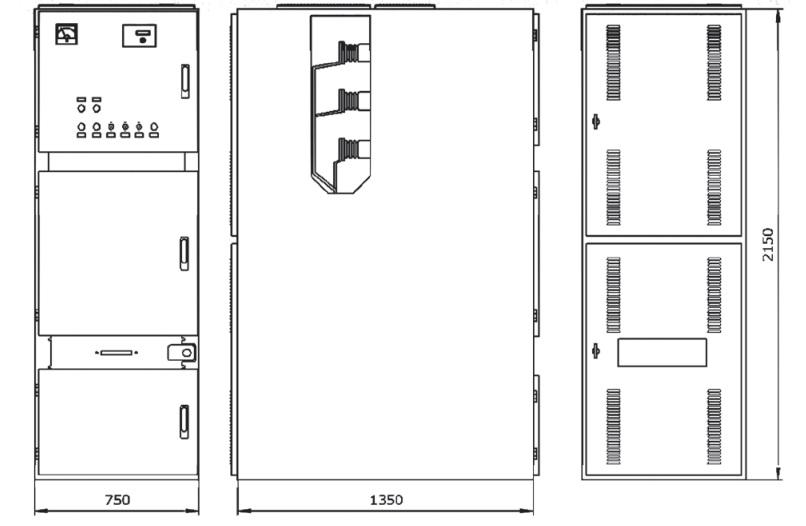

Габаритні розміри КРП ЕП
Схема первинних з’єднань КРП-10ЕП
