Камери/комірки збірні одностороннього обслуговування КСО-206м

Високовольтні пристрої серії КСО-206м використовуються в закритих розподільних підстанціях для міських мереж, а також на промислових підприємствах.

Ці пристрої призначені для прийому та розподілу електроенергії трифазного змінного струму з частотою 50 Гц і напругою 6 (10) кВ у мережах з ізольованою або заземленою нейтраллю.

При дворядному монтажі камери КСВ-206м комплектуються шинами, які можуть бути з роз’єднувачами або без них. Приводи роз’єднувачів шинних мостів встановлюються на кінцевих панелях.

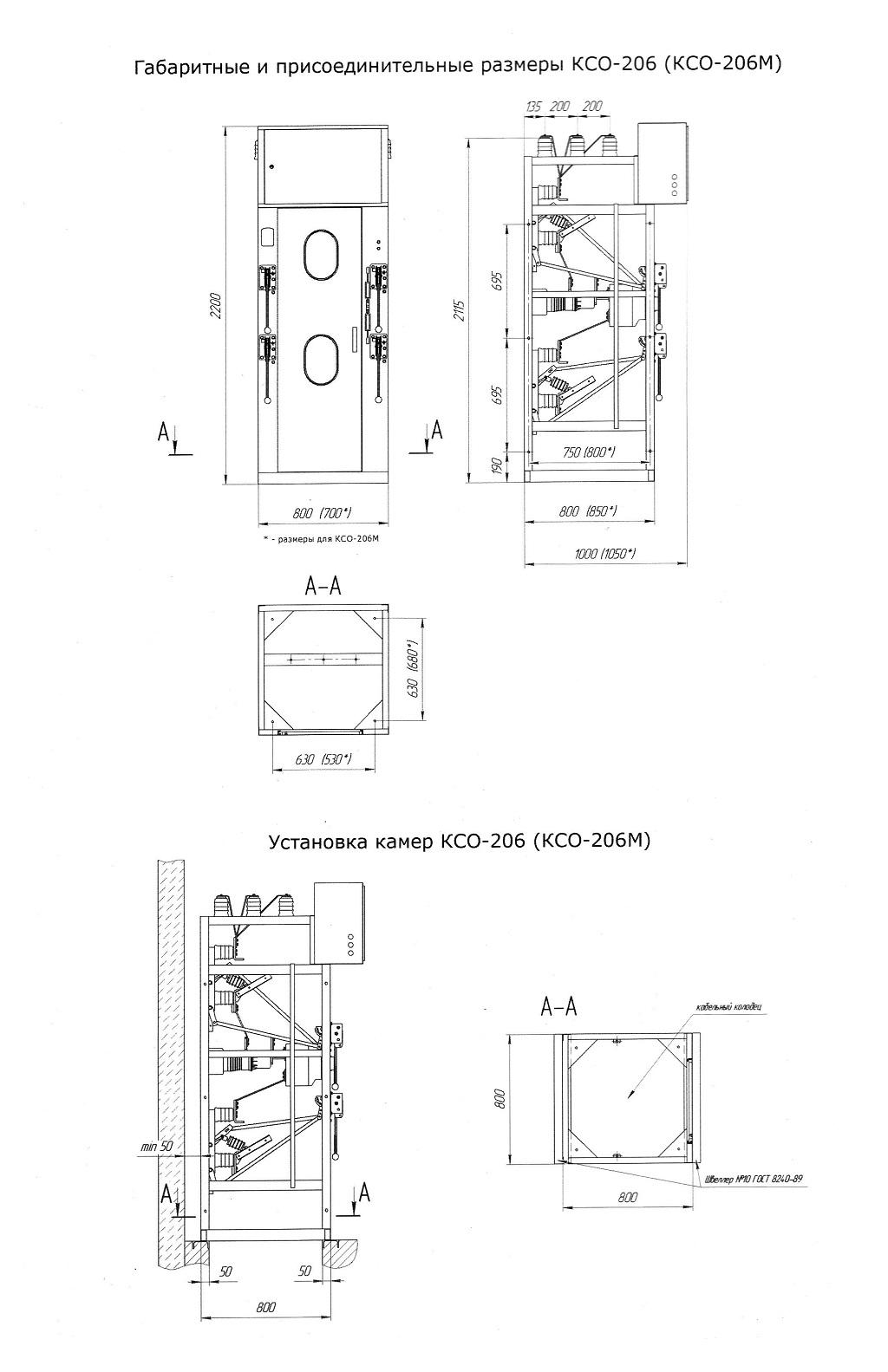

Головна особливість конструкції камери КСВ-206м у порівнянні з КСО-206 полягає в зменшенні її габаритів по фасаду.

Високовольтні пристрої серії КСО-206м відзначаються високою надійністю та довговічністю, що робить їх незамінними в умовах інтенсивної експлуатації. Завдяки компактним розмірам камери КСВ-206м, вони можуть бути ефективно використані в обмеженому просторі, що особливо важливо для модернізації існуючих підстанцій. Додатково, ці пристрої відповідають усім сучасним стандартам безпеки, забезпечуючи надійний захист персоналу та обладнання від електричних аварій.

Основні технічні параметри комірки КСО-206м

Найменування параметру		Значення параметру
Номінальна вища напруга, кВ		6; 10
Найбільша робоча напруга, кВ		7,2; 12
Номінальний струм головних ланцюгів, А		630
Номінальний струм вакуумного вимикача, А		630
Номінальний струм відключення вакуумного вимикача, кА		12,5
Номінальний струм роз’єднувача, А		630
Струм плавкої вставки запобіжників, А	для 6 кВ	31,5; 50; 63; 80; 100; 125
Струм плавкої вставки запобіжників, А	для 10 кВ	31,5; 40; 63; 80; 100
Струм електродинамічної стійкості, кА		41
Частота, Гц		50
Струм термічної стійкості (короткочасний, до 3 с), кА		16
Номінальна напруга ланцюгів управління, В		220
Напруга ланцюгів освітлення, В		36
Рівень ізоляції по ГОСТ 1516.1-76		нормальний
Ступінь захисту по ГОСТ 14254-96		IP20
