Комірка кар’єрна зовнішньої установки окремостояча (ККЗО)

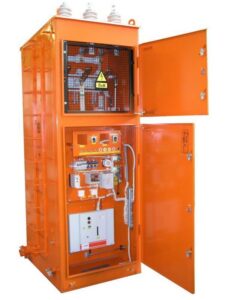

Окремостоячі комірки зовнішнього виконання ККЗО.

Окремостоячі комірки зовнішнього виконання, відомі як ККЗО або ПККЗ, широко використовуються для забезпечення електроживлення високовольтних екскаваторів та бурових установок, що працюють у кар’єрах і на гірничо-збагачувальних комбінатах (ГЗК). Ці комірки активно застосовуються на підприємствах країн, що раніше входили до складу Радянського Союзу, а також у країнах Європейського Союзу.

Варіанти виконання ККЗО

ККЗО (ПККЗ) може бути виготовлене як у мобільному виконанні (на санчатах), так і в стаціонарному варіанті, яке встановлюється на фундаменті. Ці комірки придатні для використання у високовольтних мережах з напругою до 10 кВ. ККЗО-6-10 відповідає категорії кліматичного виконання «У1», що означає можливість встановлення комірки під відкритим небом.

Умовні позначення комірки комплектної зовнішньої установки окремостоячої

ККЗО	-6/10	-С/П	-X	-У	1
1	2	3	4	5	6

Літерне найменування пристрою – комірка кар’єрна зовнішньої установки окремостояча (ККЗО);
Номінальна напруга 6(10) кВ;
Тип виконання: С – стаціонарна, П – пересувна (у комплект постачання входять санчата для транспортування);
Номер однолінійної схеми;
Кліматичне виконання;
Категорія розміщення.

Технічні параметри ККЗО-6(10)…У1

Найменування параметру	Значення параметру
Номінальна напруга (лінійна), кВ	6; 10
Найбільша робоча напруга, кВ	7,2; 12
Номінальний струм головних ланцюгів при частоті 50 Гц, А	630
Номінальний струм відключення високовольтного вимикача при частоті 50 Гц, кА	20
Струм електродинамічної стійкості, кА	41
Струм термічної стійкості, кА	20
Час протікання струму термічної стійкості, с	3
Випробувальна напруга промислової частоти, кВ	31; 42
Номінальна потужність силових трансформаторів, кВА	25; 40; 63
Номінальна напруга, допоміжних ланцюгів, В:
— ланцюги захисту управління та сигналізації змінного струму	220
— ланцюги трансформаторів напруги (захисту, вимірювання, обліку)	100
— ланцюги освітлення зсередини комірок ККЗО	36
— ланцюги трансформаторів власних потреб, В)	220, 380
Рівень ізоляції за ДСТУ 1516.1-76	нормальна
Ступінь захисту за ДСТУ 14254-96	IP43

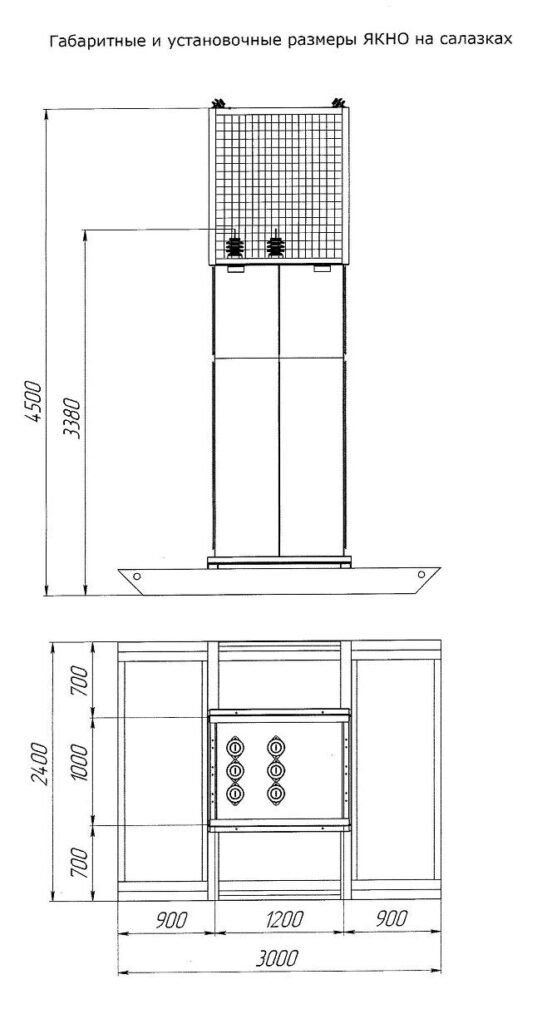

Габаритні розміри ККЗО

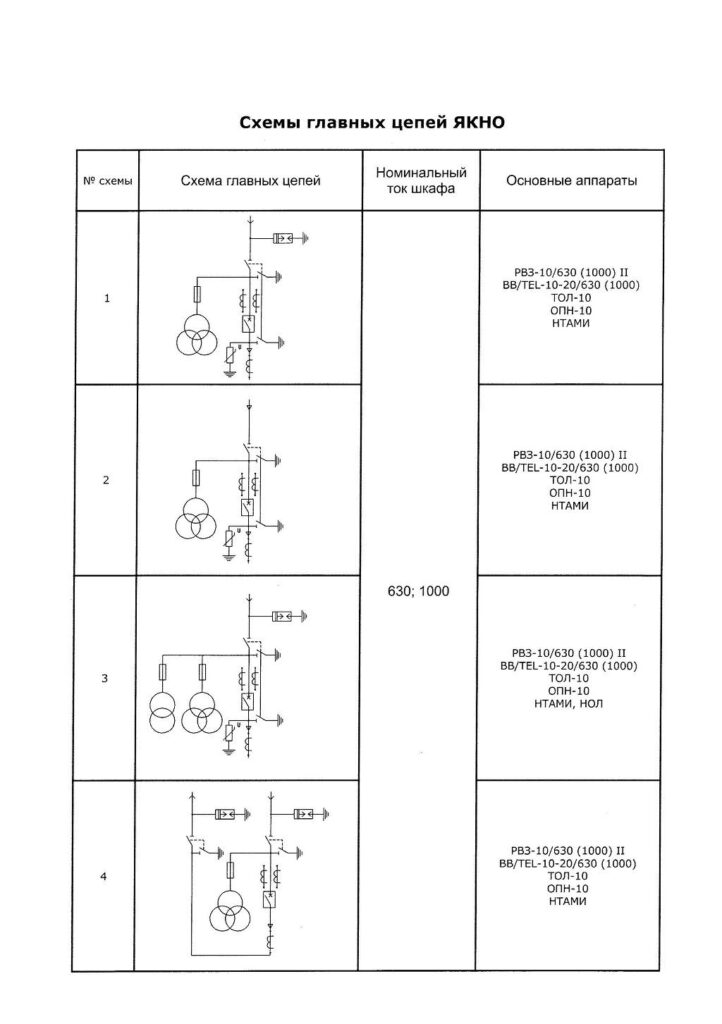

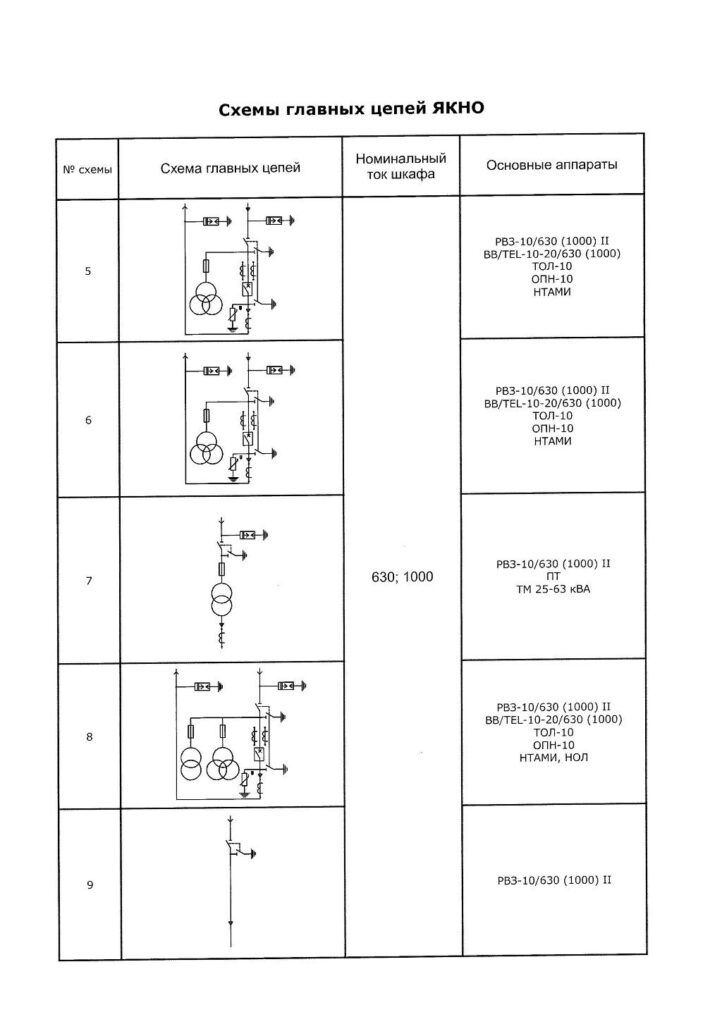

ККЗО має 9 різних видів схем, які забезпечують безперебійну роботу високовольтних електродвигунів екскаваторів.

Переваги конструкції ККЗО

Конструкція осередків ККЗО розроблена з урахуванням специфіки їх експлуатації у важких умовах, що передбачає часті переміщення в рамках кар’єрів та ГЗК. Корпус осередку виготовляється з міцного металевого листа за допомогою лазерного різання на сучасному обладнанні, після чого зварюється та покривається порошковою фарбою. Спеціальне розташування дверей у конструкції забезпечує збереження жорсткості корпусу та легкий доступ до електричних схем для обслуговування.

Електричне обладнання та системи захисту

Осередок ККЗО може комплектуватися різними типами пристроїв захисту, включаючи мікропроцесорні, електронні та електромеханічні реле як вітчизняного, так і закордонного виробництва. В конструкції можуть використовуватись вакуумні вимикачі «Таврида Електрик» або аналогічні вироби інших виробників за бажанням замовника.

Підготовка до експлуатації ККЗО

Монтаж і налаштування осередків ККЗО мають здійснюватися згідно з вимогами «Міжгалузевих правил охорони праці при експлуатації електроустановок» та «Правил улаштування електроустановок (ПУЕ)». Для цього потрібно підготувати майданчик з ухилом не більше 5 градусів і виконати заземлення осередку.

Процес налаштування ККЗО включає:

Встановлення захисного кошика ККЗО.
Перевірку роботи вимикачів та роз’єднувачів.
Тестування блокувань і правильності комутації.
Перевірку відстаней контактів від корпусу.

Правила експлуатації

Використання осередків ККЗО дозволено тільки підготовленим фахівцям з відповідними допусками для роботи з електроустановками до 10 кВ. Усі роботи з осередками мають виконуватися відповідно до ПУЕ та з дотриманням правил техніки безпеки. Під час ремонту або інших робіт необхідно обов’язково застосовувати переносні заземлювачі для захисту контактів від корозії.

Транспортування та зберігання ККЗО

Перевезення осередків ККЗО-6 (10) здійснюється у вертикальному положенні, без упаковки, автомобільним або залізничним транспортом. Для запобігання пошкоджень, деякі елементи осередку, такі як запобіжники чи ізолятори, можуть бути демонтовані на час транспортування.

Комплект постачання ККЗО:

Технічний паспорт та керівництво з експлуатації;
Паспорти і керівництва основних комплектуючих, що входять до складу комірки;
Сертифікати відповідності;
Схема електрична принципова.
