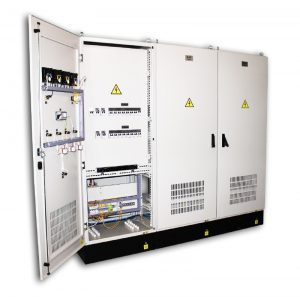

Система оперативного постійного струму (СОПС)
Системи оперативного постійного струму (СОПС) призначені для забезпечення безперервного живлення оперативним струмом на високовольтних підстанціях від 10 до 750 кВ. Вони використовуються для живлення різноманітних споживачів, в тому числі системи аварійної автоматики, релейного та мікропроцесорного захисту (РЗА), ланцюги управління комутаційними пристроями, пристрої сигналізації т а автоматики, пристрої телемеханіки, ланцюги управління шаф власних потреб (ШВП) та систему аварійного освітлення. Ці системи відіграють важливу роль у забезпеченні надійної роботи високовольтної підстанції та підтримці електропостачання при виникненні аварійних ситуацій.
Основні функції системи СОПС включають:
- Перетворення змінного струму у постійний;
- Накопичення електроенергії в акумуляторних батареях, щоб забезпечити безперервне живлення на випадок збоїв в основній електромережі;
- Розподіл електричної енергії до споживачів на високовольтних підстанціях;
- Живлення ліній релейного захисту, аварійного освітлення, телемеханіки та інших пристроїв на випадок відключення основного електропостачання;
- Управління системою оперативного струму та підтримка її у потрібному стані за допомогою мікропроцесорного контролера;
- Вимір та відображення необхідних параметрів системи на приладах для моніторингу та контролю роботи системи.
До комплекту системи оперативного постійного струсу (СОПС) входять наступні елементи:
- Зарядно-випрямлячний пристрій (ЗВП), який перетворює змінний струм у постійний та заряджає акумуляторні батареї;
- Шафа оперативного струму (ШОС), який керує та контролює роботу системи СОПС, а також забезпечує захист від перевантажень та коротких замикань;
- Шафа акумуляторних батарей (Шафа АБ), яка містить акумуляторні батареї для зберігання електроенергії та забезпечення безперебійного живлення на випадок відключення електроживлення;
- Шафа розподілу оперативного струму (шафа ШРОС), який розподіляє постійний струм до споживачів та пристроїв СОПС, як то релейний захист, аварійне освітлення, телемеханіка и ін.
