Головний розподільчий щит ГРЩ

1) Призначення:

Головний розподільчий щит (ГРЩ) — це розподільчий щит, через який здійснюється прийом, розподіл і облік електроенергії в мережах до 1000В 50 Гц по будівлі або його частині.

Як ГРЩ може слугувати вводно-розподільчий пристрій або панелі низької напруги підстанції типу ЩО-90 та ЩО-70. Головний розподільчий щит містить у собі пристрої захисту електричних мереж (наприклад, УЗІП, автоматичні вимикачі та пристрої УЗО), засоби обліку електроенергії (лічильники) та засоби контролю електроенергії (амперметри та вольтметри) .

:

• розподільчими панелями ЩО-70,
• шафами ВРП та ШР,
• розподільчими пунктами ПР та іншим електрощитовим обладнанням.

Типовий варіант головних розподільчих щитів передбачає монтаж панелей різного призначення:

1) Вводні. Призначені для встановлення електротехнічних приладів, які забезпечують прийом енергії від живильних кабелів (шин).»

.

2) Розподільчі (відхідні, лінійні). Модулі для розміщення комутаційних пристроїв, трансформаторів, лічильників, амперметрів та іншого обладнання, яке дозволяє раціонально розподілити навантаження.

3) Секційні (аварійні). Панелі, призначені для розміщення рубильників та автоматів систем перемикання певних шин на живлення від інших, включаючи аварійні джерела.

ГРЩ можуть бути виготовлені з комплектуючих різних цінових сегментів, відповідно до будь-яких вимог замовника.

1. Комплектуючі китайського виробництва ТМ «ЕЛЕКТРО»;
2. Комплектуючі українського виробництва — «ЕТАЛ»;
3. Комплектуючі європейського виробництва ETI, EATON, Schneider Electric, ABB та інші.

2) Варіанти конструктивного виконання

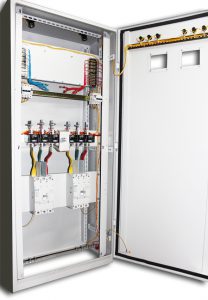

Головний розподільчий щит виконується у вигляді підлогового шафа. При цьому дверцята також є оперативною панеллю, на якій розташовані всі необхідні пристрої управління та індикації. Їх виготовлення здійснюється в повній відповідності з індивідуальним технічним завданням замовника.

Так, у конструкції можуть бути передбачені прилади, які вимірюють напругу, силу струму та інше. Завдяки цьому ГРЩ суттєво спрощують контроль над мережею, роблять його більш комфортним і ефективним.

У комплектацію також часто входять автоматичні вимикачі. У головних розподільчих щитах вони об’єднані в систему автоматичного відключення. Вона спрацьовує при коротких замиканнях, перевантаженнях та аварійних ситуаціях.

Контрольно-вимірювальні прилади відстежують параметри електроенергії. У разі їх відхилення від норми ГРЩ вимикає живлення до тих пір, поки відхилення не будуть усунені. Таким чином, електромережа захищається від поломок і прискореного зносу.

3) Основні характеристики ГРЩ:

• Температурний діапазон не менше +5 і не більше 40 °С;
• Вологість повітря не вище 65%;
• Номінальний струм вводного щита не більше 4000 А;
• Напруга 380 В;

4) Застосування та монтаж шаф ГРЩ

• Застосовуються у всіх сферах промисловості, сільського господарства та житлового будівництва. Також ГРЩ використовуються на об’єктах спеціального призначення за індивідуальними параметрами замовлення.
• Монтаж ГРЩ проводиться тільки спеціалізованим електромонтажним підприємством, яке має ліцензію та допуски до робіт підвищеної небезпеки. Працювати з електрообладнанням повинні тільки спеціалісти, які мають допуски не нижче III рівня електробезпеки; лише в цьому випадку поширюється гарантія на електрообладнання

5) Комплектація постачання:

1. Шафа ГРЩ
2. Ключ
3. Паспорт (технічний опис)
4. Схема ГРЩ.

6) Формулювання замовлення:

1. Номінальний струм ГРЩ;
2. Напруга 220/380В;
3. Місце установки ГРЩ;
4. Переріз і кількість вводних та відхідних кабелів;
5. Наявність приладу обліку або місце для встановлення лічильника;
6. Комплектуючі (європейські, китайські, українські).

Щоб купити чи замовити шафу ГРЩ або дізнатися ціну, зв’яжіться з нами будь-яким зручним для вас способом.
