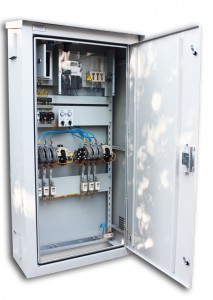

Шафи управління освітленням типу ШУНО (І-710)

 Призначення І-710:

Шафи призначені для автоматичного, ручного, місцевого або дистанційного (з диспетчерського пункту) управління освітлювальними мережами та установками виробничих будівель, споруд, територій об’єктів з будь-якими джерелами світла напругою 380 В змінного струму частотою 50 Гц, а також для обліку та розподілу електричної енергії, захисту ліній при перевантаженнях і коротких замиканнях, а також рідкісних оперативних вмикань і вимикань (не більше 6 на годину) електричних ланцюгів. Шафи призначені для установки на відкритому повітрі або в приміщенні з одностороннім обслуговуванням. Номінальний режим роботи – тривалий. Шафи виконані в антивандальному корпусі товщиною 1,5 мм, покритому порошковою фарбою, IP 54.

Структура умовного позначення

1. Шафа управління вуличним освітленням.

2. Номінальний струм шафи: 63 – 63А, 100 – 100А, 160 – 160А, 250 – 250А;

3. Режим управління: 021- таймер (добовий годинник); 023- фотореле; 024- комбіноване (таймер + фотореле).

4. Ступінь захисту оболонки за ДСТУ 14254-96: 31 – IP31, 54 – IP54;

5. Кліматичне виконання та категорія розміщення за ДСТУ 15150-69 та ДСТУ 15543.1-89 – У1, У3.1.

ПЕРЕВАГИ ЗАСТОСУВАННЯ ШУНО

1. Застосування ШУНО дозволяє організовувати зручний графік освітлення об’єкта, що забезпечує реальну економію електроенергії.

2. Зручність експлуатації забезпечується наявністю автоматичного режиму роботи ШУНО, який не вимагає втручання обслуговуючого персоналу.

3. Встановлення відповідних приладів обліку дозволяє здійснювати одно- або двотарифний облік електричної енергії.

4. Конструкція ШУНО та вибрана система захисту вводу і та вихідних ліній забезпечують електробезпеку людей і дозволяють уникнути аварійних ситуацій під час експлуатації.

5. ШУНО, виготовлений в кліматичному виконанні УЗ і оснащений пристроєм підігріву всередині корпусу, може експлуатуватися на відкритому повітрі в зимовий час при температурі навколишнього повітря до мінус 45°С.

6. ШУНО зі ступенем захисту оболонки IP54 може експлуатуватися в приміщеннях з підвищеною вологістю та на відкритому повітрі. Передбачено включення внутрішнього підсвічування шафи лампою розжарювання потужністю 40 Вт, яка також використовується для обігріву лічильника в холодний період року.

7. Конструкція ШУНО гарантує надійну роботу виробу протягом усього терміну експлуатації.
